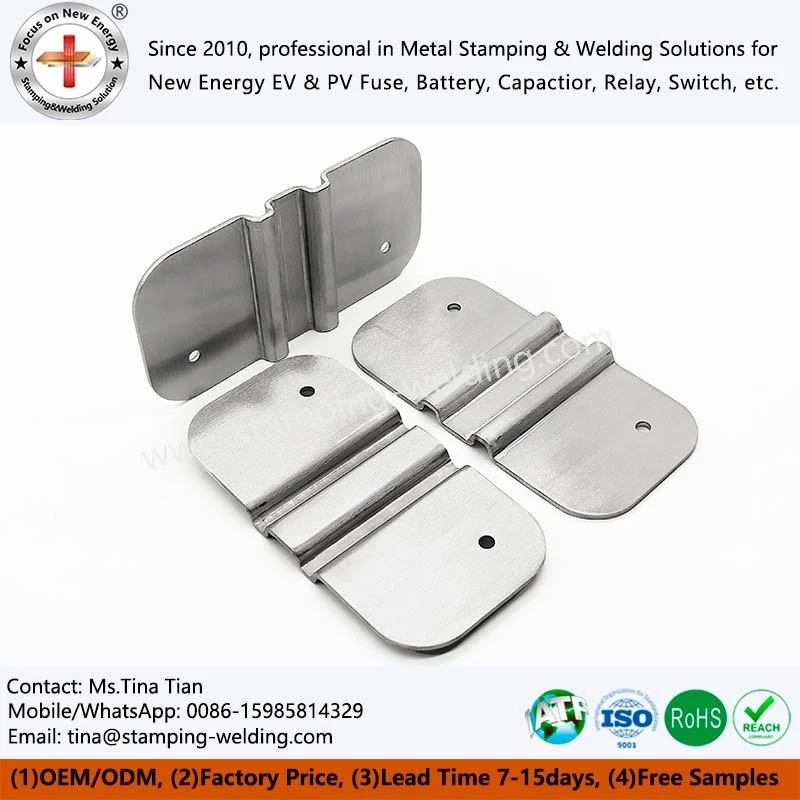

لچکدار ایلومینیم کنکشن

ٹن پلیٹڈ ایلومینیم بس بار کے لیے مختلف وضاحتیں ہیں۔ مثال کے طور پر مستطیل ایلومینیم بس بارز کو لے کر، کراس-سیکشنل ڈائمینشنز کے عام امتزاج میں شامل ہیں 25 × 3 ملی میٹر، 30 × 4 ملی میٹر، 40 × 4 ملی میٹر، 50 × 5 ملی میٹر، 63 × 6.3 ملی میٹر، 80 × 8 ملی میٹر، 100 × 10 ملی میٹر کے مختلف ریزوم بار کے مخصوص سائز، 100 × 10 ملی میٹر۔ موجودہ لے جانے کی صلاحیتوں اور درخواست کے منظرنامے، اور بجلی کی اصل ضروریات کے مطابق منتخب کیا جا سکتا ہے۔

20 ڈگری پر، خالص ایلومینیم کی برقی مزاحمت تقریباً 2.83 × 10 ⁻⁸Ω· m ہے۔ ایلومینیم مرکب کی برقی مزاحمتی مرکب مرکب کے لحاظ سے تھوڑا سا مختلف ہوسکتا ہے، لیکن عام طور پر اسی حد کے اندر ہوتا ہے۔ برقی مزاحمت 6101 T61 ایلومینیم بس بار کی چالکتا کی پیمائش کے لیے ایک اہم اشارے ہے۔ برقی مزاحمت جتنی کم ہوگی، اسی لمبائی اور کراس- سیکشن پر کرنٹ ٹرانسمیشن کے دوران توانائی کا نقصان اتنا ہی کم ہوگا۔

موجودہ لے جانے کی صلاحیت 6061 ایلومینیم بس بار کی وضاحتیں، محیط درجہ حرارت، اور گرمی کی کھپت کے حالات جیسے عوامل سے قریبی تعلق رکھتی ہے۔ مثال کے طور پر، 40 ڈگری کے محیطی درجہ حرارت اور اچھی گرمی کی کھپت کے حالات میں، 50 × 5 ملی میٹر مستطیل ایلومینیم بس بار کی موجودہ لے جانے کی صلاحیت تقریباً 660A ہے، جب کہ 80 × 8 ملی میٹر مستطیل ایلومینیم بس بار کی موجودہ لے جانے کی صلاحیت تقریباً 1300A تک پہنچ سکتی ہے۔
