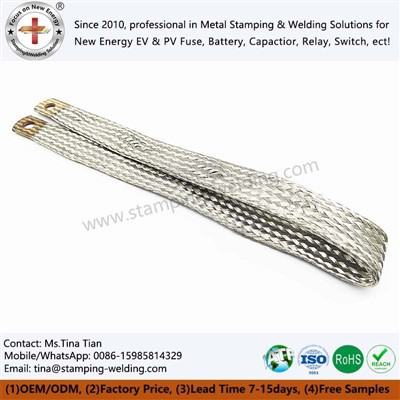

تانبے کی لٹ لچکدار کنیکٹر

اگر T2 نرم تانبے کا ٹیپ کاپر برائیڈڈ لچکدار کنیکٹر کے کنڈکٹر کے لیے استعمال کیا جاتا ہے، تو اسے دو قسموں میں تقسیم کیا جا سکتا ہے: ننگا تانبا اور ٹن-پلیٹڈ کاپر۔ تانبے کی پٹیوں کے لیے معیاری تصریحات میں 9X0.8، 16X0.8، 20X1، 24X1، 32X1، 40X1، 50X1، 63X1، 80X1100X1، وغیرہ شامل ہیں۔ تہوں کی تعداد 2 اور 12 کے درمیان ہے۔ اگر اس کا استعمال کیا گیا ہے پیک، اس کا کنڈکٹر پتلی پلیٹ کا مواد تانبا ہے، کوٹنگ کی موٹائی sn0.5~1.0 ㎛ کے درمیان ہے، اور موٹائی 0.25mm ± 0.02 ہے۔

لچکدار برائیڈڈ کسٹم کنیکٹرز کی موصلیت کی تہہ بنیادی طور پر دو مواد پر مشتمل ہوتی ہے: خصوصی پولی وینیل کلورائیڈ (PVC) اور تھرمو پلاسٹک ایلسٹومر (TPE)۔ TPE میں کم دھواں اور ہالوجن-مفت کی خصوصیات ہیں، اور موصلیت کی تہہ زیادہ تر سیاہ یا نارنجی رنگ کی ہوتی ہے۔ آٹوموٹو ہائی-وولٹیج بیٹری پیک کے اطلاق کے منظر نامے میں، موصلیت کی چادر TPE مواد سے بنی ہے۔ آگ کے خلاف مزاحمت کو یقینی بناتے وقت، 0.15mm کی موٹائی کے ساتھ نرم ابرک پر مشتمل میکا ٹیپ بھی استعمال کی جاتی ہے۔

دنیا بھر میں کم سے درمیانے وولٹیج کے لچکدار کنیکٹرز کے لیے کوئی مخصوص معیار نہیں ہے۔ ریاستہائے متحدہ پروڈکشن سرٹیفیکیشن کے لیے UL758 الیکٹرانک وائر کا معیار استعمال کرتا ہے، جب کہ چین عام طور پر GB/T5023 موصل کیبل کے معیار اور پیداوار اور مینوفیکچرنگ کے لیے UL758 الیکٹرانک وائر کا معیار استعمال کرتا ہے۔

جلد کے اثر کی وجہ سے، برائیڈڈ کاپر وائر کا ملٹی لیئر فلیٹ کنڈکٹر ڈھانچہ کنڈکٹر کے اسی کراس- سیکشنل ایریا کو بڑے کرنٹ لے جانے کی اجازت دیتا ہے۔ عام گول کیبلز کے مقابلے میں اسی موجودہ لے جانے کی صلاحیت کے تقاضوں کے تحت، برائیڈڈ لچکدار بس بار کو ایک چھوٹے کراس- سیکشن کی ضرورت ہوتی ہے، جو استعمال شدہ کنڈکٹر مواد کی مقدار کو مؤثر طریقے سے کم کر سکتا ہے، وزن کم کر سکتا ہے، اور لے آؤٹ کی جگہ بچا سکتا ہے۔
