بیلناکار باڈی رابطہ چاقو: صنعتی کنکشن میں ایک اہم جزو کا گہرائی سے- تجزیہ

صنعتی برقی کنکشن، خودکار آلات، اور درست آلات کے شعبوں میں، سلنڈرکل باڈی کانٹیکٹ نائف مستحکم کرنٹ ٹرانسمیشن کو حاصل کرنے اور آلات کے قابل اعتماد آپریشن کو یقینی بنانے کے لیے ایک بنیادی جزو کے طور پر کام کرتا ہے۔ اس کے بیلناکار ڈھانچے، بہترین برقی چالکتا، اور لباس مخالف خصوصیات کی موافقت کا فائدہ اٹھاتے ہوئے، یہ بڑے پیمانے پر کلیدی آلات جیسے کہ سرکٹ بریکر، رابطہ کار اور کنیکٹر میں استعمال ہوتا ہے۔ کنکشن سسٹم میں ایک "پل" کے طور پر، فیوز کانٹیکٹ نائف کیپ کا ساختی ڈیزائن، مواد کا انتخاب، اور پیداواری عمل براہ راست موجودہ-اُٹھانے کی صلاحیت، سروس لائف، اور آلات کی حفاظت کی کارکردگی کو متاثر کرتا ہے۔ یہ مضمون چار جہتوں سے اس کلیدی صنعتی جزو کا گہرائی سے تجزیہ کرے گا: ساختی خصوصیات، مادی ضروریات، پیداواری عمل، اور اطلاق کے منظرنامے، صنعت کے ماہرین کے لیے حوالہ جات فراہم کرتے ہیں۔

اینڈ کیپ اور کانٹیکٹ کا ساختی ڈیزائن دو بنیادی ضروریات کے گرد گھومتا ہے: "مستحکم برقی ترسیل" اور "آسان اسمبلی"، جس میں بنیادی طور پر درج ذیل اہم حصے شامل ہیں:
مرکزی بیلناکار ساخت:فیوز کے لیے ویلڈنگ کے جوڑ ایک مربوط بیلناکار بنانے والے ڈیزائن کو اپناتے ہیں، جس کا قطر موافقت پذیر آلات کی موجودہ سطح کے مطابق طے کیا جاتا ہے (عام حد: 2mm-20mm)۔ داخل کرنے اور نکالنے کے دوران رگڑ کی مزاحمت کو کم کرنے کے لیے بیرونی سطح کو زیادہ گول پن اور ہمواری برقرار رکھنا چاہیے، جبکہ موجودہ ٹرانسمیشن کے دوران رابطے کے خلا سے بچنے کے لیے میٹنگ کے اجزاء کے ساتھ سخت فٹنگ کو یقینی بنانا چاہیے۔
رابطے کے اختتام کی صحت سے متعلق پروسیسنگ:سلنڈر کے دو سرے بنیادی کنڈکٹیو ایریاز ہیں، عام طور پر کیپ اور کنٹیکٹ کو فلیٹ یا آرک-کی شکل والی رابطہ سطحوں کے طور پر ڈیزائن کیا جاتا ہے۔ کچھ ماڈلز برقی چالکتا اور اینٹی-آکسیڈیشن صلاحیتوں کو بہتر بنانے کے لیے کانٹیکٹ اینڈ پر سلور-پلیٹنگ یا گولڈ-پلیٹنگ ٹریٹمنٹ سے گزرتے ہیں۔ کچھ پروڈکٹس میں رابطے کے سروں پر گائیڈنگ چیمفرز بھی ہوتے ہیں تاکہ اسمبلی کے دوران فوری سیدھ میں آسانی ہو اور اسمبلی کی غلطیوں کو کم کیا جا سکے۔
ڈھانچہ طے کرنا اور محدود کرنا:اینڈ کیپ اور کانٹیکٹ ویلڈنگ کے اجزاء کا درمیانی حصہ عام طور پر اینولر فکسنگ گروو یا فلیٹ پوزیشننگ پلیٹ فارم سے لیس ہوتا ہے، جو استعمال کے دوران کمپن یا اثر کی وجہ سے پوزیشن کے انحراف کو روکنے کے لیے آلات کے شیل اور انسولیٹنگ بریکٹ کے ساتھ جڑنے اور ٹھیک کرنے کے لیے استعمال ہوتا ہے۔ کچھ ماڈلز گردشی ڈھانچے (جیسے فلیٹ پوزیشنز، کی ویز) کو بھی شامل کرتے ہیں تاکہ موجودہ ٹرانسمیشن کی مستحکم سمت کو یقینی بنایا جا سکے۔

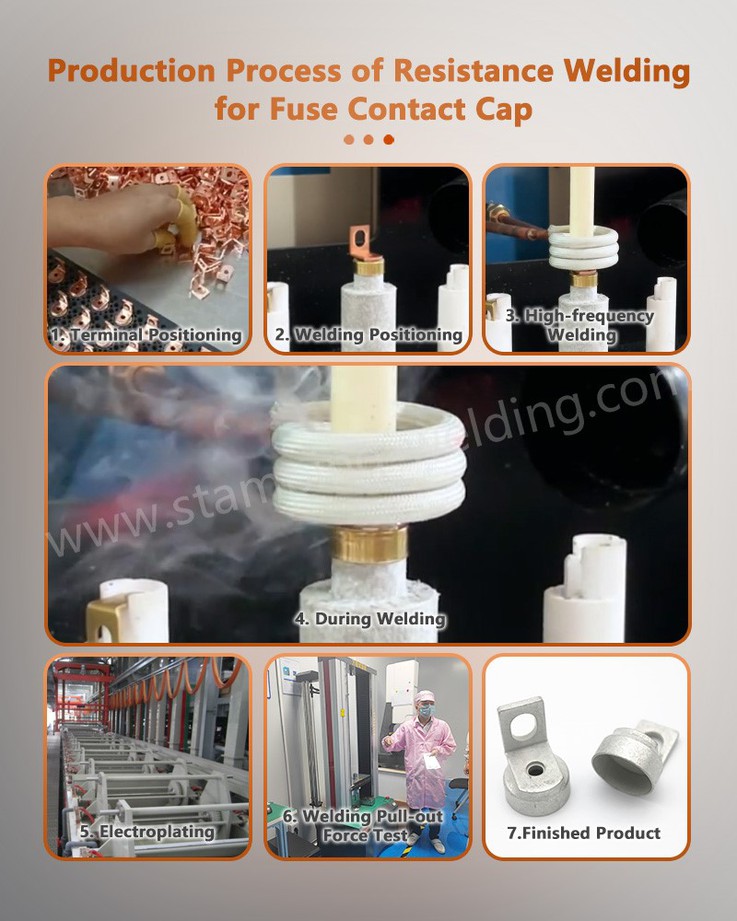

ویلڈڈ جوائنٹس کے ڈیزائن کی تیاری میں درستگی اور مستقل مزاجی کو متوازن کرنے کی ضرورت ہے۔ عام عمل اور کوالٹی کنٹرول پوائنٹس مندرجہ ذیل ہیں:
خام مال سے پہلے کا علاج:اینڈ کیپ اور ٹرمینل کو مقررہ لمبائی کے خالی حصوں میں کاٹا جاتا ہے، اور مواد کے اندرونی تناؤ کو ختم کرنے، مواد کی پلاسٹکٹی کو بہتر بنانے، اور بعد میں بننے کی تیاری کے لیے اینیلنگ کا علاج کیا جاتا ہے۔ ایک ہی وقت میں، تیل اور آکسائیڈ کی تہوں کو ہٹانے کے لیے خالی جگہوں کی سطح کو صاف کیا جاتا ہے، جس سے بعد میں پروسیسنگ اور کوٹنگ کے معیار کو یقینی بنایا جاتا ہے۔
صحت سے متعلق تشکیل پروسیسنگ:عددی کنٹرول لیتھز یا CNC مشینی مراکز خالی جگہوں کو بیلناکار بنانے کے لیے استعمال کیے جاتے ہیں، قطر کی رواداری کو ±0.01mm کے اندر کنٹرول کیا جاتا ہے۔ فیوز کانٹیکٹ نائف کیپ کے ڈھانچے جیسے کنٹیکٹ اینڈز اور نالیوں کو ٹھیک کرنے کے لیے، جہتی درستگی اور سطح کی ہمواری کو یقینی بنانے کے لیے ملنگ، پیسنے اور دیگر عمل کے ذریعے باریک پروسیسنگ کی جاتی ہے (کھردرا پن کو Ra0.8μm یا اس سے نیچے تک پہنچنے کی ضرورت ہے)۔
سطح کوٹنگ کا علاج:سلور-پلیٹنگ، گولڈ-پلیٹنگ، یا نکل- چڑھانے کے عمل کو پروڈکٹ کی ضروریات کے مطابق منتخب کیا جاتا ہے، اور یکساں کوٹنگ حاصل کرنے کے لیے الیکٹروپلاٹنگ یا ویکیوم کوٹنگ ٹیکنالوجی کا استعمال کیا جاتا ہے۔ کوٹنگ کی اینڈ کیپ اور کانٹیکٹ موٹائی کو سختی سے کنٹرول کیا جانا چاہیے (جیسے سلور-پلیٹنگ کی پرت کی موٹائی 5μm سے زیادہ یا اس کے برابر، گولڈ-پلیٹنگ لیئر کی موٹائی 0.5μm سے زیادہ یا اس کے برابر)، اور کوٹنگ کے معیار کی تصدیق آسنجن ٹیسٹنگ اور نمک کے اسپرے ٹیسٹنگ کے ذریعے کی جاتی ہے تاکہ کور کو چھیلنے سے بچایا جا سکے۔
مکمل مصنوعات کی جانچ اور اسکریننگ:فیوز کے لیے ویلڈنگ جوائنٹس کے ہر بیچ کو کثیر-جہتی معائنہ سے گزرنا چاہیے:​

• جہتی معائنہ:اہم جہتوں جیسے قطر، لمبائی اور سلاٹ پوزیشن کو چیک کرنے کے لیے مائکرو میٹر اور پروجیکٹر کا استعمال؛
• چالکتا ٹیسٹنگ:5mΩ سے کم یا اس کے برابر (مختلف ماڈلز کے مطابق قدرے مختلف) مزاحمتی قدر کو یقینی بنانے کے لیے ایک تسلسل ٹیسٹر کے ساتھ کیپ اور رابطہ کی پیمائش کرنا رابطہ مزاحمت؛
• ماحولیاتی موافقت کی جانچ:مصنوعات کے استحکام کو جانچنے اور خراب مصنوعات کی اسکریننگ کرنے کے لیے اعلی-درجہ حرارت (-40 ڈگری ~ 125 ڈگری) اور مرطوب (نسبتاً نمی 95%) ماحول کی تقلید کرنا۔

اپنی بہترین برقی چالکتا اور ساختی موافقت کے ساتھ، اینڈ کیپ اور کانٹیکٹ ویلڈنگ کے اجزاء متعدد صنعتی شعبوں میں کلیدی کردار ادا کرتے ہیں:
پاور سسٹم کا سامان:ہائی-وولٹیج سرکٹ بریکرز اور منقطع کرنے والے آلات میں، ویلڈڈ جوائنٹس کا ڈیزائن بڑے کرنٹ (سینکڑوں سے ہزاروں ایمپیئرز) کی مستحکم ترسیل کو حاصل کرنے کے لیے متحرک اور جامد رابطوں کے بنیادی جزو کے طور پر کام کرتا ہے۔ اس کی اعلی برقی چالکتا اور اعلی-درجہ حرارت کی مزاحمت زیادہ کرنٹ کی وجہ سے رابطے کو زیادہ گرم ہونے اور جلنے سے روک سکتی ہے، پاور گرڈ کے محفوظ آپریشن کو یقینی بناتی ہے۔
صنعتی آٹومیشن کا سامان:پی ایل سی کنٹرول کیبنٹ، فریکوئنسی کنورٹرز، اور سرو ڈرائیوز جیسے آلات کے اندرونی کنکشن میں، اینڈ کیپ اور ٹرمینل ماڈیولز کے درمیان کرنٹ ٹرانسمیشن کے لیے استعمال ہوتے ہیں۔ بیلناکار ڈھانچہ فوری اندراج اور نکالنے کی اسمبلی میں سہولت فراہم کرتا ہے، خودکار پیداوار لائنوں کی موثر دیکھ بھال کی ضروریات کو پورا کرتا ہے۔ ایک ہی وقت میں، چاندی کی-پلیٹیڈ/گولڈ-پلیٹڈ پرت طویل-بار بار استعمال کے بعد مستحکم رابطے کو یقینی بنا سکتی ہے۔​
صحت سے متعلق الیکٹرانک آلات:کمیونیکیشن بیس اسٹیشنز، ٹیسٹنگ آلات، اور طبی آلات (جیسے الٹراسونک تشخیصی آلات) میں، فیوز کانٹیکٹ نائف کیپ ہائی-فریکونسی سگنل اور کرنٹ ٹرانسمیشن کے لیے ایک کیریئر کے طور پر کام کرتی ہے۔ سونے کی چڑھائی والی پرت کی اعلی استحکام سگنل کی کشیدگی اور مداخلت کو کم کر سکتی ہے، آلات کی شناخت کی درستگی اور ڈیٹا کی وشوسنییتا کو یقینی بناتی ہے۔ چھوٹے-سائز کے ماڈل (جیسے قطر 2mm-5mm) بھی آلات کے چھوٹے ڈیزائن کی ضروریات کے مطابق ڈھال سکتے ہیں۔​
توانائی کے نئے آلات:انرجی سٹوریج بیٹری کیبنٹ اور چارجنگ ڈھیروں کے کنکشن سسٹم میں، اعلی-پاکیزہ تانبے + موٹی چاندی-پلیٹنگ سے بنی اینڈ کیپ اور کانٹیکٹ موجودہ چارجنگ کی بڑی مانگ کو برداشت کر سکتا ہے۔ ایک ہی وقت میں، اس کی سنکنرن مزاحمت بیرونی یا مرطوب ماحول میں ڈھل جاتی ہے، جس سے آلات کی سروس لائف بڑھ جاتی ہے۔

صنعتی آٹومیشن، نئی توانائی، اور درست الیکٹرانکس جیسے شعبوں کی تیز رفتار ترقی کے ساتھ، کارکردگی کی ضروریاتبیلناکار جسمانی رابطہ چاقومسلسل بڑھ رہے ہیں-جیسے اعلی کرنٹ-اٹھانے کی صلاحیت، طویل اندراج اور نکالنے کی زندگی، اور بہتر ماحولیاتی مزاحمت۔ مستقبل میں، مادی جدت (جیسے کہ نئے تانبے کے مرکب کا استعمال) اور پروسیس اپ گریڈنگ (جیسے لیزر ویلڈنگ اور درست کوٹنگ) کے ذریعے، یہ جزو مزید پیچیدہ ایپلیکیشن کے منظرناموں سے مطابقت پیدا کرے گا اور صنعتی کنکشن سسٹم میں ایک ناگزیر کلیدی حصہ بن جائے گا۔ صنعت کے ماہرین کے لیے، اس کی ساخت، مواد، اور ایپلیکیشنز کی گہرائی سے-سمجھنا مناسب پروڈکٹس کو بہتر طریقے سے منتخب کرنے، سازوسامان کے ڈیزائن کو بہتر بنانے، اور اعلیٰ کارکردگی اور بھروسے کی طرف صنعتی آلات کی ترقی کو فروغ دینے میں مدد کر سکتا ہے۔
